CVDシングルクリスタルダイヤモンドの特性:
ダイヤモンドは,利用可能なすべての固体材料の中で最も広い伝達スペクトルを持ち,紫外線では225nmから赤外線では25μm (波長1.8μm-2.5μmを除く) まで,マイクロ波レンジでは優れた伝達力があります優れた光学特性,放射線損傷に対する強い耐性,強い硬さ,高い熱伝導性,高い化学的安定性,そして低い膨張係数により,ダイヤモンドは現代の赤外線光学窓の製造に理想的な材料です.
適用:
高功率CO2レーザー
長波長IR画像 (8〜14ミクロン)
顕微鏡
高功率RF発電機とジロトロン
ディスクレーザー
ラマンレーザー
ダイヤモンドレンズ
|
屈折率 (1064nm)
|
2.392
|
|
屈光指数 (600nm)
|
2.415
|
|
トランスミッション (1064nm)
|
>68%
|
|
トランスミッション (8μm-25μm)
|
>70%
|
|
熱伝導性
|
>2000 W/mK
|
|
結晶学的な方向性
|
100 110 111
|
|
メイン・フェイス・オリエンテーションのミスカット
|
±3°
|
|
共通製品サイズ
|
2mm×2mm×6mm
2mm×2mm×7mm 4mm×4mm×7mm |
|
横の寛容度
|
±0.05mm
|
|
厚さの許容度
|
±0.1mm
|
|
パラレリズム
|
<2′
|
|
表面の荒さ
|
<10nm
|
|
エッジカット
|
レーザー 切断
|
|
他の高得益ラーマン結晶と比較して
|
||||
|
シングルクリスタルCVDダイヤモンド
|
KGW KGD ((WO4) 2)
|
YVO4
|
BA(NO3) 2
|
|
|
ラマン・ゲイン
|
15
|
4
|
5
|
11
|
|
ラマン周波数シフト ∆λ cm-1
|
1332
|
901
|
892
|
1047
|
|
結晶長さ (L) mm
|
8
|
25
|
25
|
25
|
|
熱伝導性 ((k) Wm-1K-1
|
>2000年
|
5
|
5.2
|
1.2
|
|
ラーマン 功績の象徴
|
1440
|
3
|
20
|
1
|
ダイヤモンドは,波長の幅が非常に広い範囲で非常に高い伝播率を持ち,IRアプリケーションでは分散が低い.それは非常に硬くて化学的に惰性です.CVDダイヤモンドは,より高い電力を要求するアプリケーションで最適な選択になりますこの能力により,より小さな材料の幾何学も利用可能になり,新しい軽量用途が可能になります.ダイヤモンド の 作り方 や 形状 に 関する 進歩 は,新しい 光学 問題 に 解決策 を 提供 する こと に 役立ち ます.
主要な製品特徴:
1ダイヤモンドの屈折率は2である41ミクロンから30ミクロンまでの波長で 広範囲で高い伝達力を 実現する必要があります
21μm波長からの良好な伝播のために,表面の荒さは50nm以下に相当する必要があります.
3誤差は0.2mmを超えてはならない.
4紫外線測定装置に適用され,三角形ダイヤモンドプリズムは中赤外線伝達に適しています.

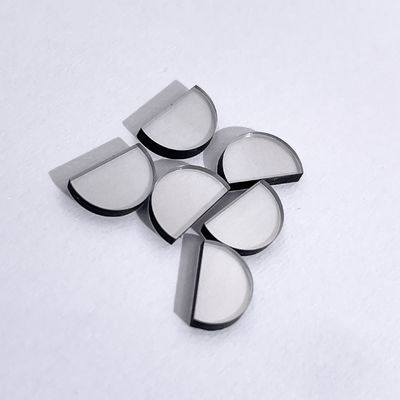

写真の詳細:
